LC1-D交流接觸器適用于交流50Hz或60Hz，電壓至660V，電流至95A的電路中，供遠距離接通與分段電路及頻繁起動、控制交流電動機.接觸器還可加裝積木式輔助觸頭組.空氣延時頭、機械聯鎖機構等附件、組成延時接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接安裝組成電磁啟動器

LC1-D09交流接觸器的基本結構

LC1-D交流接觸器為模塊式結構，功能組合齊全。在其頂部加裝空氣延時頭，即可成為延時接觸器；由2臺接觸器加裝機械聯鎖功能部件，即可組成可逆接觸器；熱繼電器與接觸器組裝后可成為磁力起動器；接觸器頂部加裝專用限流觸頭組及限流電阻即可成為切換電容接觸器；3臺接觸器及空氣延進頭、輔助觸頭組可組合成星三角起動器，加裝輔助觸頭可組成接觸器式繼電器等。

LC1-D系列接觸器其他選型

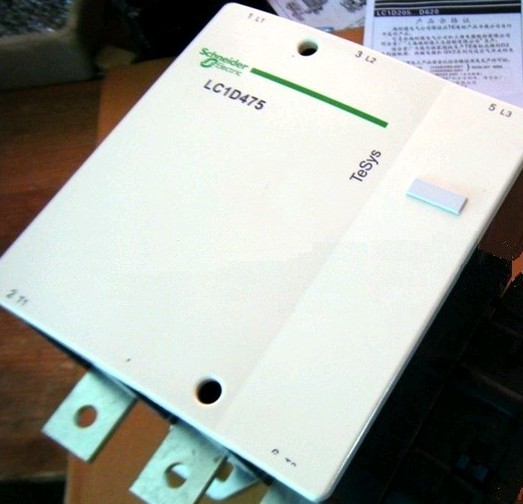

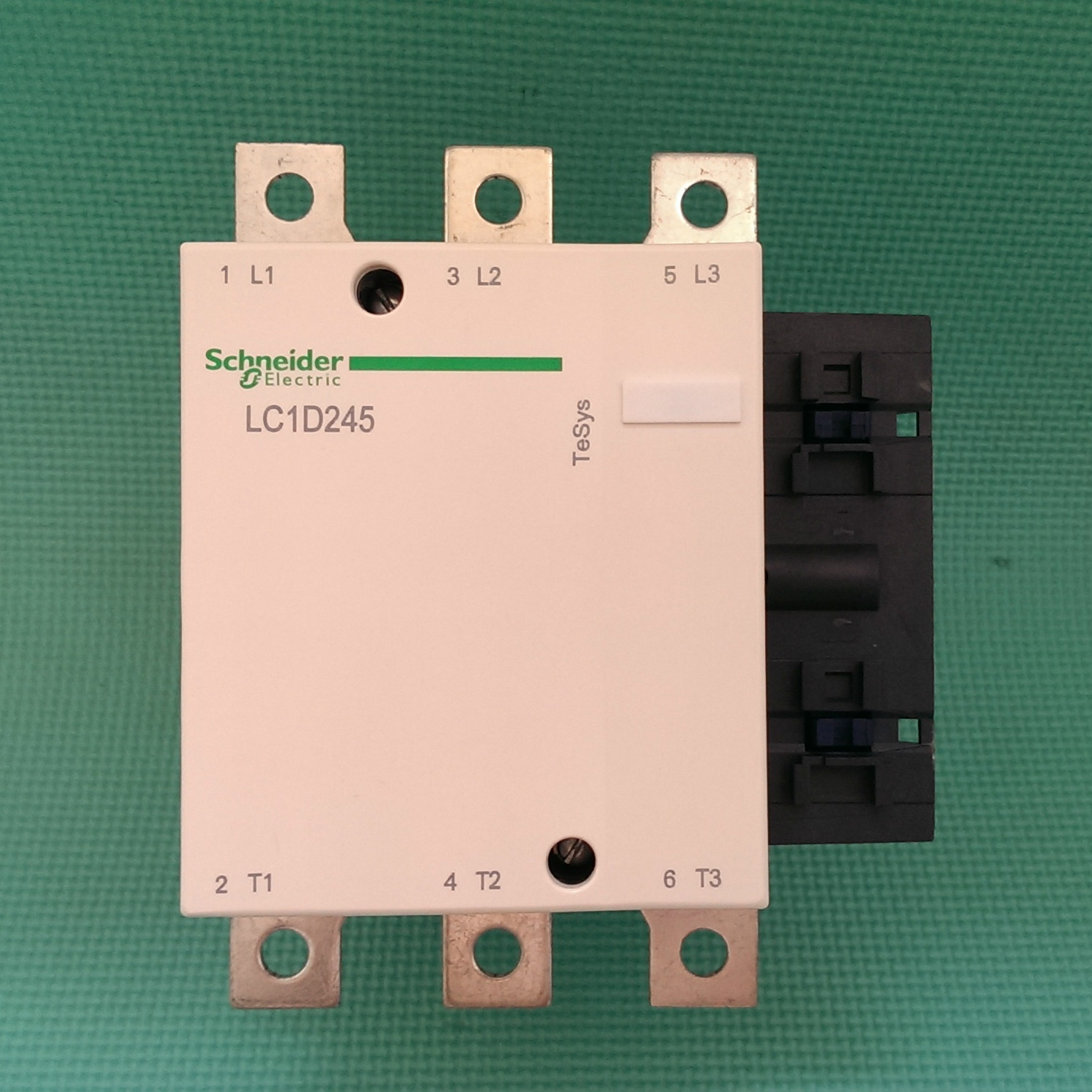

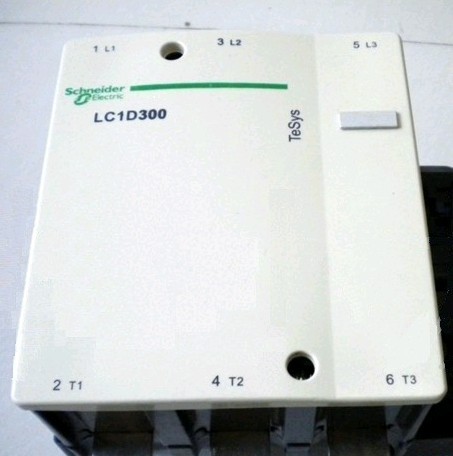

LC1-D06，LC1-D09，LC1-D12，LC1-D18，LC1-D25，LC1-D32，LC1-D38，LC1-D40 LC1-D50，LC1-D65，LC1-D80，LC1-D95，LC1-D115，LC1-D150，LC1-D170，LC1-D205 LC1-D245，LC1-D300，LC1-D410，LC1-D475，LC1-D620，LC1-D780，LC1-D800等等

產品介紹

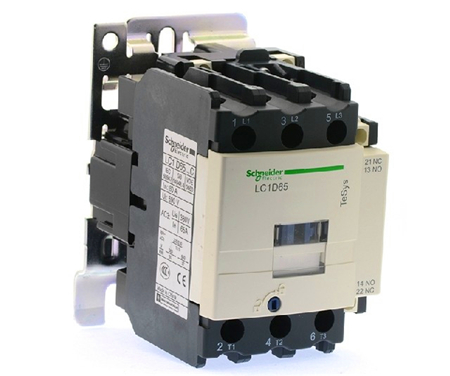

 LC1-D65施耐德交流接觸器主要用于交流50Hz或60Hz，交流電壓至660V（690V），在AC-3使用類別下工作電壓為220V時，額定工作電流至9A的電路中，供遠距離接通和分?jǐn)嚯娐分?，并可與相應規格的熱繼電器組合成磁力起動器以保護可能發生過負荷的電路，接觸器適宜于頻繁地起動和控制交流電動機。廣泛用作電力的開斷和控制電路。它利用主接點來開閉電路，用輔助接點來執行控制指令。主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。 交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。

產品特征

1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；

2、 接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增加輔助觸頭組、空氣延時頭等組合多種派生系列產品。

安裝維護

1、安裝前應檢查有關的技術數據（如額定電壓、電流、操作頻率等是否符合要求2、安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。3、對有金屬安裝底板的接觸器要妥善接地。4、接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合   數次，試驗動作可靠后，才能投入使用。5、使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。6、使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，   應及時更換
