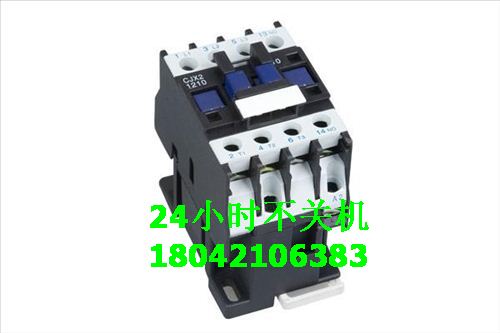

功能特征 CJX2交流接觸器/CJ20-100A控制柜專用

1、CJX1交流接觸器為雙斷點直動式結構，具有三對常開觸頭，輔助觸頭最多為2常開、2常閉。

觸頭支持件與銜鐵采用彈性鎖扣聯結，消除了薄弱環節。在觸頭支持件或滅弧罩上設有試操作桿，便于手動操作和作為動作指示，Ie≤22A接觸器無滅弧隔弧板，Ie≥32A為塑料滅弧罩并裝有金屬弧板。觸頭材料采用具有高抗熔焊性及耐腐蝕的銀合金。接線螺釘采用新型自升起螺釘，瓦形墊與螺釘部分立刻節省接線工時。全系列產品均可用螺釘安裝，Ie≤32A的產品還可采用快速嵌入導軌緊固

2、當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持斷開位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助接點隨之動作。

三、CJX2交流接觸器工作條件

1、海拔高度：周圍空氣溫度安裝地點的海拔不超過2000m.周圍空氣溫度上限為＋40℃，且24h內平均值不超過＋35℃，周圍空氣溫度下限為-5℃。

2、 接觸器的額定控制電源電壓Us的標準值為交流50Hz36V、127V、220V、380V

3. 接觸器在額定電源電壓的85%-110%熱態范圍內應能可靠吸合，釋放電壓在20%-75%的范圍內

 CJX2交流接觸器/CJ20-100A控制柜專用

交流接觸器工作原理

━━━━━━━━━━━━━━━━

當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持斷開位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助接點隨之動作。
