一、特性
      ● 將現場設備的直流信號輸入。
      ● 標準模擬信號電隔離。
      ●  線性化轉換輸出，可選擇 4～20mA  或 1～5V  信號以及其它所需的直流信號。
      ● 模塊化表芯設計，無需零點和滿度調節。
      ●帶有工作電源指示燈。
      ● 單通道，一路輸入，分配隔離成三路輸出，輸入回路短路保護。
      ● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述

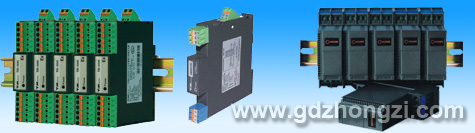

      ①GD8055直流信號輸入隔離器，將各種輸入的直流信號經隔離限能處理，轉換分配成三路成標準過程信號輸出至控制系統或其它智能儀表。
      ②本隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、型號選擇

訂貨須知：
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列   舉例 1  的訂貨組合方式。
3. 在第一輸出通道、第二輸出通道、第三輸出通道中選擇電流或 電壓輸出時，因許負載電阻的關系，請將電流輸出設定為第一 路通道輸出。
     舉例1        輸            入：4～20mA
                       輸            出：1路 4～20mA；2 路 4～20mA
                       訂貨代碼為：GD8055-AAAA-V2.0
     舉例2        輸            入：4～20mA
                       輸            出：1路 4～20mA；2路 1～5V
                       訂貨代碼為：GD8055-AA11-V2.0
四、技術規格

● 產品型號：GD8055       型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜） ● 工作電源        電源接線：獨立的接線端子 13－，14＋，可帶電拔插       電源電壓：20~35VDC       電流損耗：24VDC時，＜50mA       電源指示：得電時 LED  燈亮：綠色 ● 輸入回路        輸入通道：端子 1－，2＋ 接線 （參見端子接線圖）        電流信號：4～20mA；0～20mA；或指定電流量程        電壓信號：1～5V；0～5V；0～10V；或指定電壓量程        輸入阻抗：內置輸入電阻 50Ω ● 輸出回路       兩路通道隔離輸出       第一路輸出通道：端子10,11,12接線  （參見端子接線圖）        第二路輸出通道：端子7,8,9  接線 （參見端子接線圖）         第三路輸出通道：端子4,5,6  接線 （參見端子接線圖）        輸出電流：4～20mA；0～20mA；或指定電流量程        電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時）        輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程        電壓輸出阻抗：內置輸出電阻250Ω         紋波（Vp-p）：＜10mV	●  企業的其它相關信息 GD8040-EX信號輸入/輸 國電中自 GD2020智能 GD8082-EX熱電阻信號 CPM-50多功能電力品質 UHZ-50/S-UR/UB系列插 記錄儀器 測量儀器 光學儀器 分析儀器 溫度儀表 壓力儀表 電流電壓表 電度表 水表 萬用表 儀器儀表其它 電能表 電磁流量計 數顯表 頻率表 功率表 累時器 流量計 控制儀 調節儀 轉速表 硬度計 張力計 檢測儀 計數器 校驗儀表 電流測量儀 電氣檢測儀 電壓測量儀 電阻測量儀 頻率測量儀 自動化儀表 功率測量儀 電子測量儀 監測設備 控制儀器 現場儀表 專用儀器儀表 示波器 相位伏安表 流量儀表 測試儀 隔離器 電化學儀器 紅外測溫儀 電工儀器儀表 照度計 液位儀表 分流器 熱量表 電瓶修復儀 測厚儀 多功能電量表 氣體檢測儀 液位計 恒溫恒濕箱 線材測試儀 標線儀 多功能儀表 粘度計 振動試驗機 風速計 激光功率計 數顯電流表 電力儀表 電能檢測儀 鉗型儀表 免責聲明：以上所展示GD8055直流輸入信號隔離器（一入三出）的信息由自行提供，內容的真實性、準確性和合法性由發布企業負責。百方網建議優先選擇由中國電器供應商提供的GD8055直流輸入信號隔離器（一入三出） 分類相關信息 電位計信號變送器/昌 信號隔離器/配電器， 蘇州昌辰FPAX三相交流 無源隔離器XP系列 無源隔離器|無源配電 直流信號隔離器，信號 關于我們 | 廣告服務 | 會員服務 | 隱私申明 | 友情鏈接 | 聯系我們 | 法律顧問 | 網站地圖 | 百方網信用評價制度 (c)2008-2025 BYF All Rights Reserved
